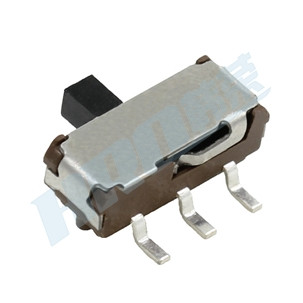

贴片微型拨动开关的产品应用及产品分类电气性能介绍

　　贴片微型拨动开关又称为滑动开关，可广泛应用在电脑鼠标、汽车鼠标器、汽车电子产品、通讯设备、军工产品，测试仪器、燃气热水器、

燃气热水器、煤气灶、小家电、微波炉、电饭锅、浮球设备配套、医疗器械、楼宇自动化、电动工具及一般电气和无线电设备等领域拨动开关已

经广泛应用于以上领域，开关虽小，但起着不可替代的作用。

　　贴片微型拨动开关产品的分类：立式、卧式、插件式、贴片式、两档、三档、四档。

　　贴片微型拨动开关各方面的电气性能：

　　额定功率：DC50V0.3A

　　工作范围温度：-20℃~60℃

　　一.电气性能规格

　　1.接触电阻测试：

　　在微小电流（100mA）以下测试。

　　要求：一定要达到30毫欧以下。

　　2.绝缘电阻测试：

　　输入500VDC电压1分钟,根据以下接触方法测试:

　　(1)接触端子之间.

　　(2)胶座体和排脚之间.

　　要求：一定要达到100兆欧以上.

　　3.耐电压测试：

　　输入AC500V（50-60Hz)电压，1分钟的感度电流为0。5mA，要按以下接触方法测试：

　　（1）排脚相互之间

　　（2）排脚与外壳之间

　　要求：没有绝缘破坏等异常.

　　二.机械性能规格

　　1.动作力常规为：250+_50gf

　　2.端子强度

　　在任意一个方向的先端上加力度(500gf)1分钟.

　　在排脚中没有裂开,菘动等异常,

　　要求：满足于机械,电器性能.

　　3.测试标准状态

　　在没有指定的情况下测试温度、湿度、气压如下：

　　(1)温度为5℃~35℃

　　(2)湿度为45%~85%

　　(3)气压为80Kpa~106Kpa

　　三.耐久性

　　1.可焊性试验

　　端子顶部被浸入锡焊池中1㎜深,温并为230±5℃,时间为3±0.5秒.

　　注意：

　　（1）焊接时间应少于3秒

　　（2）焊接面积要有80%以上.

　　2.耐焊性试验

　　焊炉焊接的时候温度控制在260±5℃，过炉时间为3±0.5秒,于基板厚度为1.0㎜

　　手焊接的时候温度需控制在320±5℃,时间为3±0.5秒.

　　要求：必须满足本体无变形,满足于机械、电气能.

　　3.寿命测试

　　无负荷：操作者以每分钟60次的频率作100，000回之无负荷测试。贴片微型拨动开关供应

　　要求：

　　(1)接触电阻不能超于200mΩ

　　(2)其它、满足于机械、电器性能.

　　4.耐热试验

　　放置在温度85±2℃中测试96小时后,再放置正常室温中1小时来测定.

　　要求：外观无异常驻,满足于机械,电器性能.

　　5.耐冷试验

　　放置40±2℃。的相对湿度为90~96%环境中96小时后，

　　再将样板放在正常环境1小时后进行测试。

　　要求：外观无异常,满足于机械,电器性能.

　　6.潮湿试验

　　放置40±2℃。的相对湿度为90~96%环境中96小时后，

　　再将样板放在正常环境1小时后进行测试。

　　要求：外观无异常,满足于机械,电器性能.

　　由于其体积小、多档位、拨动力均匀段落感好等优点，使得在家用电器等很多领域得到广泛应用。而随着人民生活水平的不断提高，这些家

用电器的更新换代越来越快，其需要的数量会越来越大，这也是我们看好它发展前景的最大潜力方向。

　　由于贴片微型拨动开关需求量越来越大，韩荣电子对这一块的生产数量以及质量都把控得越来越严格，在讲究数量的同时，保证好质量，并

且还提供了很好的价格及售后服务，韩国韩荣部品株式会社紧跟国际先进技术，从事自主开发产品：多功能开关,立式蓝色按钮开关,蓝色胶柄开

关,滑动开关,带灯立式蓝色按钮开关,按键开关,微动开关,耳机插座,DC插座等、先进的制造设备和检测设备，以及国内外专家组成的研发与质控

中心，加上高素质的员工队伍，以及科学的管理方法和ISO9001质量管理体系，确保我们以卓越的品质、良好的服务、极具竞争力的价格赢得客户

的信赖！买贴片微型拨动开关，就来HRO韩荣部品贴片微型拨动开关厂家。
